Maten en Tekeningen

Deze pagina is bedoeld als antwoord op de vele vragen over inhoud, oppervlak en dergelijke.
Diese Seite versucht die viele Fragen über Inhalt und so weiter zu beantworten.

NL
D
Lange zijde zuid met leisteen:14mLange Seite Süd mit Schiefers
Lange zijde noord met leisteen 14mLange Seite Nord mit Schiefers
Uitbouw:1.45m x 4.50Ausbau
Oostzijde:10.60mOst Seite
Westzijde, grenst aan stal, dus niet aan buiten10.60mWest Seite
Totaal lengte buiten muren: 2x14 + 2x10.60 + 2x1.45 = 52.1m
Total rundum
Muurdikte:16 cmMauer
Oppervlakte per verdieping: 14x10.60 + 1.45x4.50 = 155m2Flach
Inhoud1e: 155x3.05 = 472m3
2e: 155x2.75 = 426m3
3e: 155x2.75 = 426m3
= 1324m3
Inhalt
Enkel glas2mmEinzel Fenster
Gemiddeld raam 0.95x1.20 = 1.14m2 Fensterflach
35 ramen35x1.14 = 40m2
35 Fenster
U-wert buiten muren, (berekend met Bims, vakwerk en leisteen).

0,60 W/m²K U-wert Außenmauer mit Bims, Fachwerk und Schiefers
Isolatie lambda bims op baulinks en op ekbouw:
λ = 0,18 W/(mK)
Lambda Bims
Alle vloeren zijn in 1912 geisoleerd met vlas en leem. 10cm leem, 2cm plank en 13cm vlas (Lehm, regal, flachs)Alle Fußboden sind in 1912 insoliert mit Flachs und Lehm.



Bouwtekeningen Stünzel Altes Gasthaus


Links Bauernhof, Rechts Gasthaus


Durchschnitt

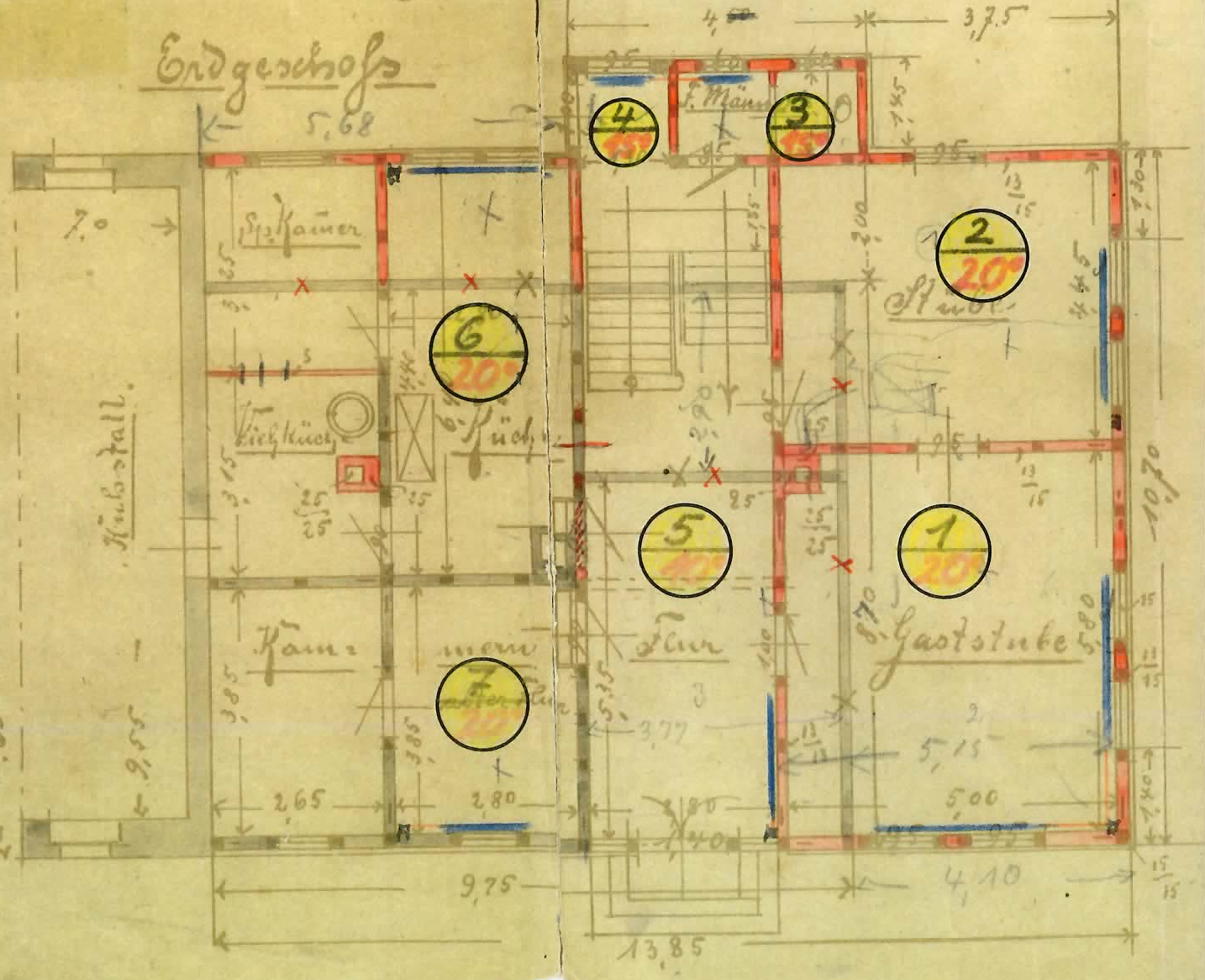

Erdgeschoß / Begane grond

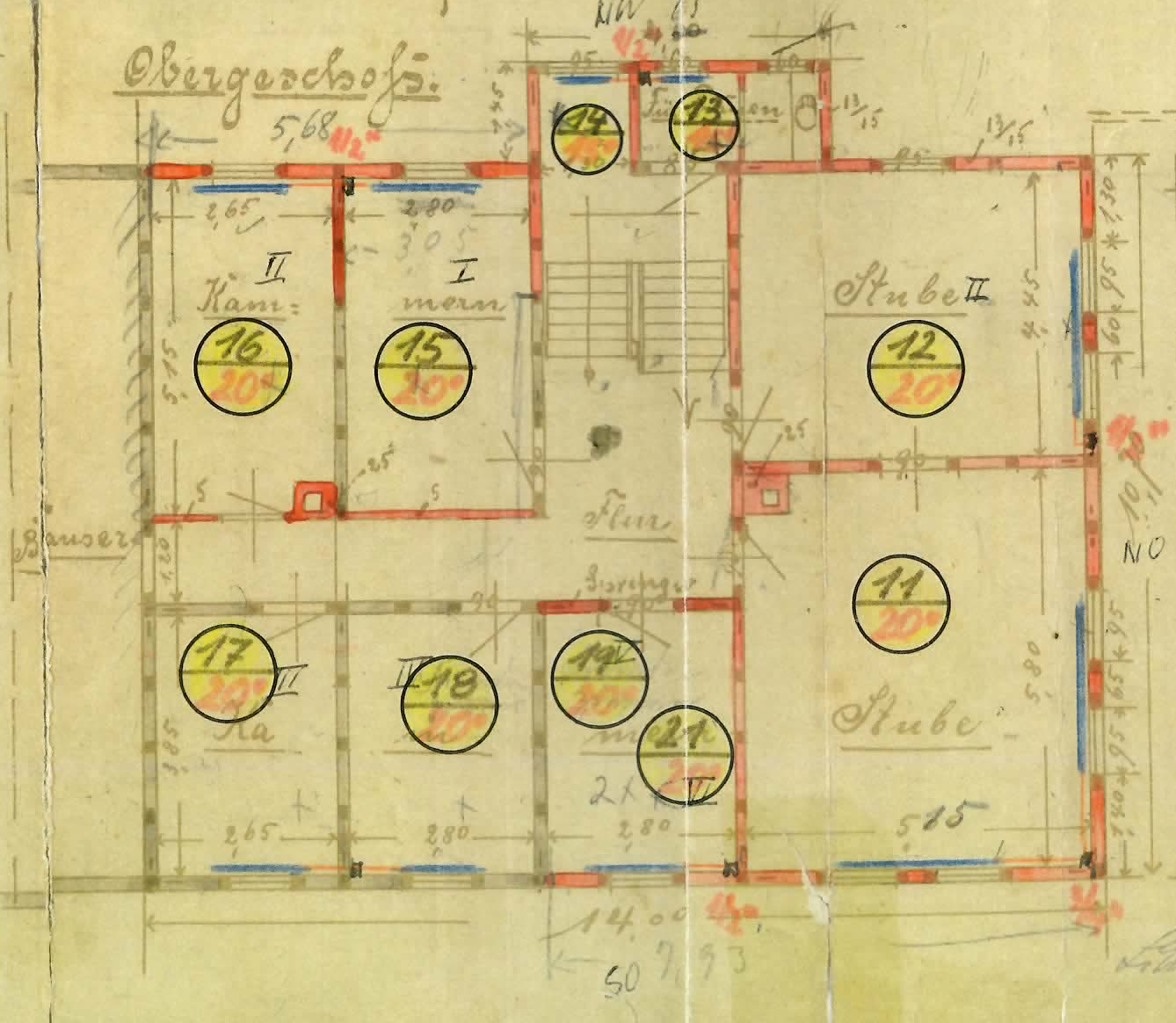

1e Verdieping

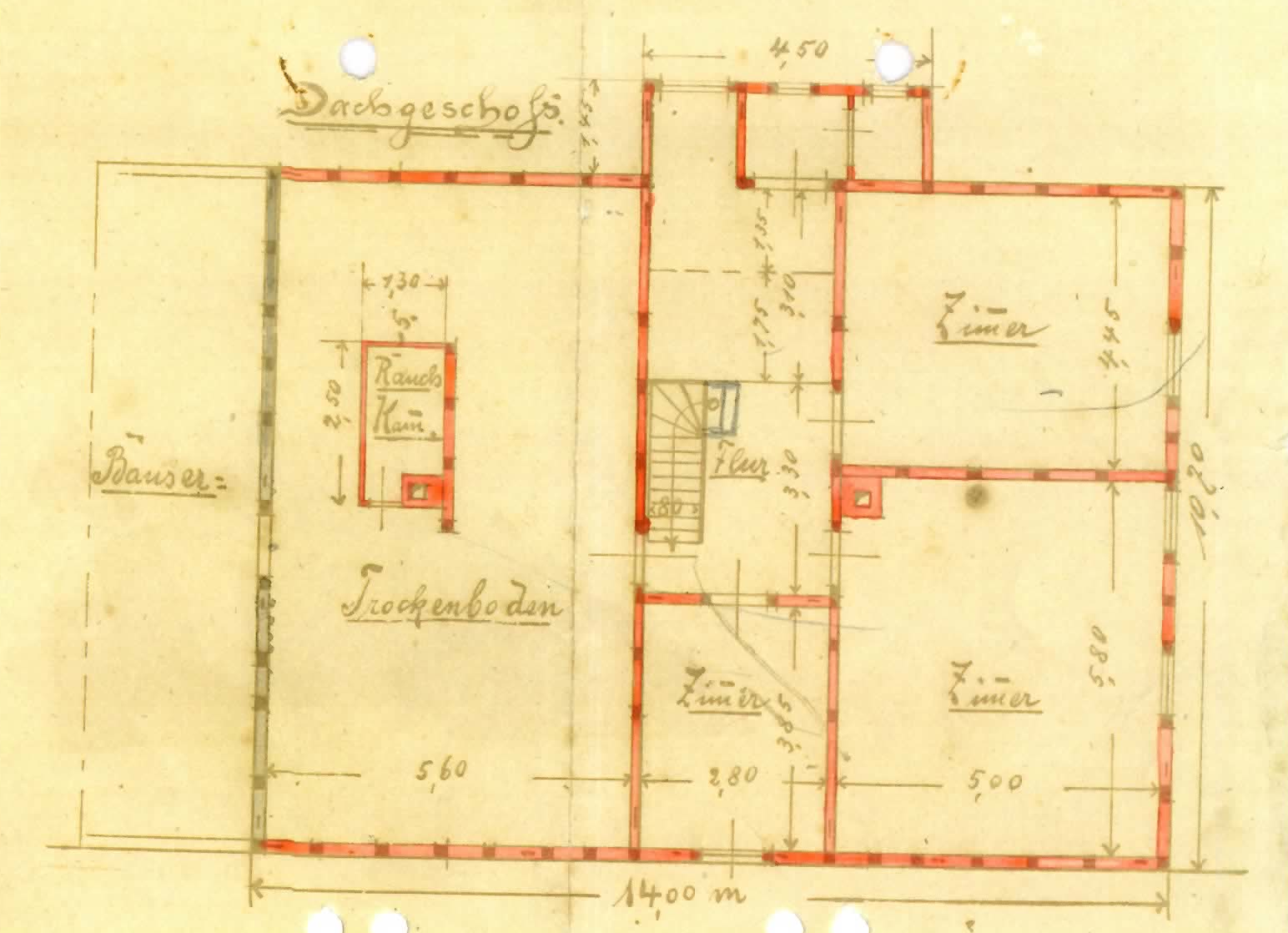

2e Verdieping

Hier boven is nog een ongebruikte zolder.
Oben der zweite Flur is noch ein Dachboden, der ungebraucht ist.


Vloer / Fussboden



Oben ist 10cm Lehm, unten ist Flachs. (Bei diesem Foto ist das Flachs weg).
