Grote verwarmingsinstallatie verbeteringen, met kleine domper

Biomeiler, 10 maand

Nu het weer september is moeten we op 600 meter  N.N. weer aan de winter gaan denken, want binnen zes weken kan er in principe weer een pak sneeuw liggen. Bijna niet voor te stellen na afgelopen warme dagen, maar in Stünzel kan de winter altijd hard en lang toeslaan, al hopen we natuurlijk eerst op een lang en warm najaar.

De voorbereidingen op de horror winter zijn echter al in volle gang, zo hebben we in het voorjaar door de plaatselijke loodgieter een platenwisselaar in de terugloop van de verwarming geplaatst. Afgelopen weken is de biomeiler hierop aangesloten met als doel dat de biomeiler warmte direct het huis in gaat en niet eerst wordt gebufferd.  Op internet had ik goedkoop een pompunit gevonden en deze heeft Bert zeer professioneel aangesloten inclusief kortsluit-circuit.  De bedoeling daar van is dat we alleen warm (>35C) biomeiler water het huis insturen, kouder water (bv. uit de lange aanvoerleiding) wordt teruggestuurd naar de biomeiler om eerst verder opgewarmd te worden.

Zon maar geen warmte

De tweede verbetering is de zonnecollector, die er in de winter voor moet gaan zorgen dat het buffervat zo warm mogelijk blijft. Afgelopen winters hebben we gemerkt dat het vat tot soms 5 graden afkoelt, wat dan weer heel veel tijd (en hout) kost om warm te stoken. De zonnecollector hebben we ooit gewonnen met een fotowedstrijd en stond al een paar jaar werkloos in de schuur, zonde. Luuk heeft een mooi frame gelast en Bert heeft alles aangesloten. De plaatselijke loodgieter heeft geholpen door ons dozen vol benodigde koppelingen, adviezen, het vullen met glycol en specialistisch gereedschap te leveren.  Hoewel de man een chaoot is in het nakomen van afspraken is hij een kampioen in behulpzaamheid. Het kan alleen zijn dat je om 18:00 afspreekt en dat hij dan pas de volgende dag komt, of je spreekt af om 13:30 en komt dan on 08:45 aanrijden. Of helemaal niet, of ongevraagd wel, ik weet nu hoe hij is, ik kan er mee leven.

Biomeiler pomp met kortsluit-
circuit en nieuwe pomp

De biomeiler gaat inmiddels zijn tweede winter in en is nog steeds heel heet. Als je er bovenop staat en je hand in de snippers steekt loop je bijna brandwonden op, op slechts 15 cm diepte. Het water dat we er uit pompen is tussen de 35 en 45 C en gaat nu dus rechtstreeks het wandverwarmings / tempierungssysteem in. Dat is dus veel hoger dan toen het nog via de buffer ging, toen kwamen vaak niet hoger dan 25C omdat de buffer zelf verder te koud was.  Wel nog even een kleine domper gehad, want de goedkope pompunit bleek duurkoop omdat na een week draaien de pomp het begeven heeft. Gelukkig had de loodgieter nog een reserve exemplaar liggen. De biomeiler draait nu dus goed en het enige wat nu nog ontbreekt is een elektronische regeling om de kortsluitklep optimaal te regelen, we werken er aan.

Collector closeup

Zaterdag de zonnecollector (Paradigma CPC 14 star azzurro) vastgezet met hulp van John uit de Wogmeer die samen met Maud op bezoek was. Hij had een hele handige schroeven draaier die om een hoek kan werken, zodat we op de achterkant twee  RVS plaatjes konden schroeven om de collector stormvast te borgen.

Wat helaas niet goed werkt is de zonnecollector, alles is goed aangesloten, er is geen lekkage, de druk is goed, de boel is ontlucht, de pomp draait maar er komt geen warmte uit, flinke domper. Het is een volkomen raadsel, ook de loodgieter heeft dus geen idee hoe dit kan, maar het probleem moet wel haast in de collector liggen. De collectorbuizen zijn wel draaibaar, maar ik kan niet ontdekken of dat er wat mee te maken hoeft. Tips zijn welkom.

Het verwarmingssysteem ziet er onderhand imposant uit met vier pompen en een buffervat. Hopelijk fixen we de collector nog en lukt het nog voor de winter een automatische regeling te plaatsen.

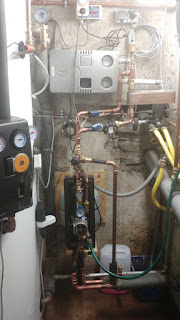

Vlnr: houtkachelpomp, zonnecollectorpomp, boven huisverwarmingpomp, onder biomeilerpomp

Het complete schema 31 aug 2017
