Inmiddels is het traditie: het mannenweekend

hakken en zagen

We doen heus ook wel eens wat anders in het Gasthaus dan met biomeilers in de weer zijn. Zo hadden we afgelopen weekend een mannenweekend georganiseerd, en je weet mannen gaan echt niet stil zitten en thee leuten, nee er moest wat gedaan worden, en daarna als beloning natuurlijk lekker eten en drinken. Zo zitten mannen namelijk in elkaar, eerst lekker iets fysieks doen en daarna relaxen.

Voor het mannenweekend had ik dus alle zware klussen opgespaard, en omdat we nu met negen man waren konden we lekker veel doen. Belangrijke gereedschappen voor zo'n weekend: kettingzaag, pikhouweel, voorhamer, kloofbijl, lasapparaat.   Terwijl we bezig zijn houden we ons onderbewust  alleen bezig met wat mannen het aller belangrijkst vinden: wie heeft de grootste, dikste, langste, zwaarste. En als we klaar zijn gaan we lekker napraten onder het genot van heerlijke stamppot, liters bier en lekker fikkie stoken.

De schuren verder stabiliseren met stutten

Het plan en de cijfers

Tijdens het vorige mannenweekend kennis gemaakt met Luuk, iemand die alles weet van staal. Hij was niet de eerste die me er op wees dat de stalen draagbalken in de koestal hun beste tijd hadden gehad. De jaren lange lekkages en het vocht van de koeien zelf hebben er voor gezorgd dat de H-balk een stuk minder draagkracht heeft dan in 1912.  In het vorige mannenweekend is  de nog resterende draagkracht nauwkeurig berekend, rekening houden met de roest laag. Er is gelukkig niet direct kans op instorting, maar met een meter sneeuw op het dak wordt het anders. Daarom is besloten om drie extra stalen dragers onder de balk te zetten. Twee staan bij de muren, want we kunnen niet zien hoe de H-balk er in de muur aan toe is. In het midden tussen de muur en de huidige staander komt de derde stut.

Behalve deze stalen staanders in de koestal plaatsen we ook nog een houten stut in de achterste schuur. Dit om verder verzakken te voorkomen, of in ieder geval te vertragen totdat we daar serieus aan de gang gaan.

Stutten

Houthakken en opruimen



Overal rondom het huis en in de schuren lagen nog restanten boomstammen die nog gekloofd moesten worden.  Echt de ideale klus voor een weekend als deze. Lekker even uitleven met kettingzagen en kloofbijlen, en daarna een mooie houtstapel maken.  Inmiddels ligt er nu brandhout genoeg tot 2016 met het huidige stooktempo.

Nu de winter nadert hebben, en het buiten nog best lekker was, hebben we de geul met de buizen naar de biomeiler dichtgegooid.   Dit was echt een hele zware klus, omdat de grond hier bestaat uit zware zeer plakkerig leem met heel veel stenen. Met een schep begin je niks, alleen een pikhouweel werkt, maar zelfs dan is het zwaar door buffelen.  Net voor de geul dicht ging was er nog een mooi moment om tevens ook een nieuwe aardleiding voor de nieuwe stoppenkast in de geul te leggen.

En omdat Jeroen nog steeds energie over had na de sleuf-dicht-gooi-werkzaamheden heeft hij ook nog zo goed en zo kwaad als het ging de voortuin weer wat geëgaliseerd. Allemaal heel leuk zo'n biomeiler, maar het kost je dus wel je voor tuin, moeten we nog maar eens iets op verzinnen.

Werkbank

Op de hooizolder heeft Bert een nieuwe grote werkbank gebouwd, en gelijk in gebruik genomen om het biomeiler-aansluitingen-kastje verder af te maken. De elektriciën kwam ook nog langs met de nieuwe stoppenkast, dus ook qua stroomvoorziening gaan we nu langzamerhand een nieuwe fase in. Er gebeurt in z'n weekend zo veel, dat ik wel haast nog een keer heen moet om te kijken wat er allemaal gedaan is.

Inmiddels is het mannenweekend nu een mooie traditie! Leuke is dat de groep ook steeds groter wordt en in dit tempo (paar keer per jaar), zitten we over een jaar of wat met een behoorlijk club. Het was in ieder geval weer een fantastische ervaring met top catering, en jullie weten het "Whatever happened in Stünzel stays in Stünzel".  Niet dat er ook maar iets is gebeurd wat het daglicht niet kan verdragen, maar we laten de vrouwen graag in de waan. Tot volgende keer mannen!

Hakken, zagen, egaliseren

De levensgenieters

Voor het eerst een verwarmd trappenhuis en bovenverdieping

Twee weken zijn we niet in het huis geweest, en de laatste keer dat we weg zijn gegaan hebben we het verwarmingssysteem aangezet op biomeiler warmte, de grote vraag was dan ook of het een beetje warm is in huis?

Een heel fijn resultaat

Toen we aankwamen donderdagavond deden we de deur open en direct weer dicht, we wilden niet dat de eventuele warmte  direct via de voordeur weg zou lekken. In de gang voelt het fris, logisch want hier zitten nog geen verwarmingsbuizen in de muur. We gaan direct de trap op en de eerste verdieping voelt het al een stuk aangenamer, op de tweede verdieping voelt het nog beter, verwarmingssysteem blijkt dus prima te werken ondanks dat de buizen nog los hangen en nog niet in de muur zijn gestucd. In de kamers 7,  8 en 9 op de tweede verdieping meten we zelfs 15,9 C, dit is echt een heel fijn resultaat! Al dat werk om het temperierungssysteem aan te leggen en de biomeiler om warmte op te wekken beginnen nu hun vruchten af te werpen.

Het is een beest!

De biomeiler zelf is afgekoeld tot zo'n 50 graden, en nu is de grote vraag of dit een natuurlijk proces is of dat we wellicht te veel energie aan de biomeiler onttrekken. Daar we toch nog wat werkzaamheden moeten doen aan de aanvoerleidingen besluiten we om voorlopig het huis even niet te verwarmen totdat maandag een kleine lekkage bij het buffervat is verholpen. Daarna, gaat systeem weer aan met op 35% vermogen, in plaats van 50%, in de tussentijd kan de biomeiler herstellen.  Als zaterdags naar huis gaan, meten we al weer 51.4, dat gaat dus alweer de goed kant op.

Het is dus eigenlijk net een huisdier zo'n biomeiler, je maakt je de hele tijd zorgen om haar welzijn, zonder dat het beest in duidelijke taal terug praat.  We zitten dus nog in de gewenningsfase en wat er duidelijk ontbreekt is een goed regelsysteem die de warmtevraag en het beschikbare warmte aanbod (biomeiler, elektrisch, houtkachel)  regelt, en daarbij rekening houdt met biomeiler herstel tijd, vorst, het al of niet aanwezig zijn van bewoners.  We kunnen natuurlijk zelf iets gaan bouwen met het open source project, open energy monitor project en ons eigen een meetsysteem maar wellicht zijn er ook mooie producten in de handel, tips welkom.

Winterklaar!

Om beschermd te zijn tegen de beruchte Stünzeler winters (-15, gure wind met stuifsneeuw) is het mangat dicht gemaakt met een dikke houten deksel, zijn de open liggende leidingen geïsoleerd en is er een kast om de leidingen boven de grond gemaakt. Nu nog even schilderen en met leitjes bedekken en het geheel past weer mooi   in de omgeving. De rest van de biomeiler willen we nog rondom beplanten met leuke snelgroeiende klimmers en stapels brandhout.

Vind je het ook leuk om eens een biomeiler te maken?  Je kan je aanmelden per email  info@moestuinman.nl bij de workshop van Studio Content op 4 december 2014 in Rotterdam.

Lekbak vol bacteriën, dompelpomp om de bacteriën weer terug op de bult te pompen. Leidingen zijn nu geïsoleerd.

De volgende stap

We doen alles stap voor stap, en hebben geen haast, daar moet je tegen kunnen, maar wij kunnen dat. Nu er weer een mijlpaal is bereikt kunnen we weer gaan nadenken over de volgende stappen.

De elektricien komt volgende week een nieuwe meterkast plaatsen, daarop kunnen we dan op de bovenste verdieping de vernieuwde  bekabeling aansluiten. De kamers op de bovenste verdieping hebben nu dus ook een werkende verwarming, en de voor de hand liggende logische volgende stap is dus stucen en schilderen en af maken van deze kamers.  Verder willen we ook in de andere kamers aan de gang met de verwarming, en daarvoor zullen we eerst weer verder moeten met het slijpen van sleuven.

Heb je zin om in de eerste week van januari mee te helpen met stucen en/of sleuven slijpen? Dat kan!  We vragen een inzet van minimaal 3 dagen werken, langer blijven mag. Per dag werken we ongeveer 6 uur. Je krijgt lekker eten gedurende de dag. Je wordt goed verzorgd dat vinden we belangrijk. De omgeving is inspirerend en gezellig, schatten van Duitse buren en de natuur is prachtig. Als je een maatje wil meenemen nog beter, we werken in paren. Je kan je aanmelden via het contact formulier aan de rechter kant, of bel 0651 821 771.

Kan wel een laagje kalk en verf gebruiken, wie ?

Drie week biomeiler, low-tech en hi-tech, en huis warmt op

De dampende biomeiler

Sinds het vorige bericht is de temperatuur in biomeiler rustig blijven door stijgen. Zondag 26 oktober bereikten we de 64,1 C en zijn we voor het eerst warmte gaan onttrekken. Na wat aanloop problemen verwarmen we nu ook kamer 7, 8, 9 en het trappenhuis met compostwarmte, en het werkt!

In de biomeiler ligt verdeeld over drie lagen 550 meter  tyleen slang (PE-Rohr / 32mm doorsnee) om de warmte die de bacteriën produceren op te nemen in water. Dit water wordt met een pomp 20 meter verderop naar een 850 liter buffervat in  de kelder gepompt. Het huis wordt vervolgens via een Temperierungssysteem verwarmd met warmte uit  het buffervat.  Het buffervat is centrale punt in het verwarmingssysteem, hierop kun je ook nog andere warmte bronnen aansluiten zoals bijvoorbeeld een hout- of massakachel en je kan zelfs het vat elektrisch warm houden.

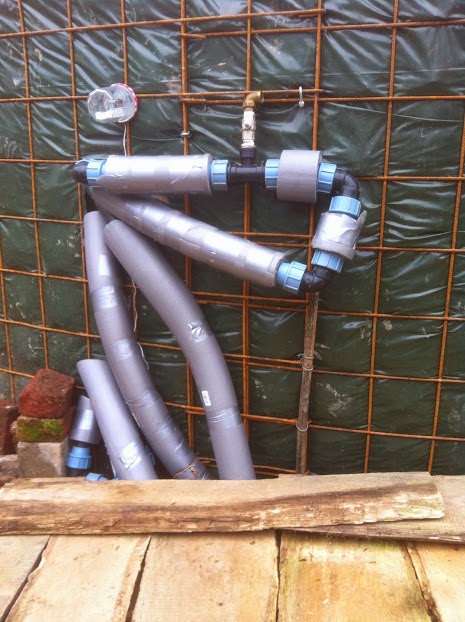

Ingepakt en van ontluchter voorzien

Het aansluiten was natuurlijk een spannend moment, want hoe zal het gaan ? Blijft de biomeiler leven? Zijn de verliezen onderweg niet enorm  ? Moet je constant warmte onttrekken ? Of juist niet ? Hoe gaan we dit in de gaten houden op afstand? Hoe sluit je het systeem eigenlijk  aan ? Heel veel vragen om over na te denken. Eenduidige antwoorden zijn  er niet altijd en sommige dingen moeten we proefondervindelijk uitvinden. Ik kies hier duidelijk niet voor gangbare paden, dus dit hoort er bij.

We hebben uiteindelijk het systeem aangesloten zoals in onderstaand schema. Daarna zijn we  het buffervat gaan opwarmen door een dag lang continue water rond te pompen. Je ziet dan de biomeiler temperatuur omlaag gaan richting 60 en de temperatuur in het buffervat omhoog gaan richting 40.  Op een bepaald moment staan we buiten te praten en opeens knalde een tyleenslang los, behoorlijk warm water spoot over ons heen, gelukkig nog net niet heet.  Oorzaak bleek onze eigen fout, we hadden de aansluitingen iets anders gemaakt en een afsluitring vergeten terug te plaatsen, heel dom met een nat pak tot gevolg (overigens niet heel erg met 20 plus buiten temperaturen in de herfst 2014).

Biomeiler aansluitschema

Pomp  met sensor en schakelklok

Toen werd het zondag en moesten we terug naar NL, wat te doen voor de rest van de week ? Alles weer uitzetten of rustig aan verder gaan met het opwarmen van het vat ? We besluiten het laatste en stellen de pomp in op een uur pompen en een uur uit met een low-tech mechanische klokschakelaar. Idee is dat de biomeiler in het uur uit herstelt en weer keurig opwarmt.  Mijn zoon heeft ook niet stil gezeten en heeft een hi-tech sensor gemaakt die we op de  leiding plakken die het vat in gaat met het hete biomeiler water. Met deze sensor kunnen we het buffervat thuis via het internet in de gaten houden. Verder hebben we buurman Heinz die very low-tech met pen en papier dagelijks de biomeiler temperatuur standen opschrijft en door belt.

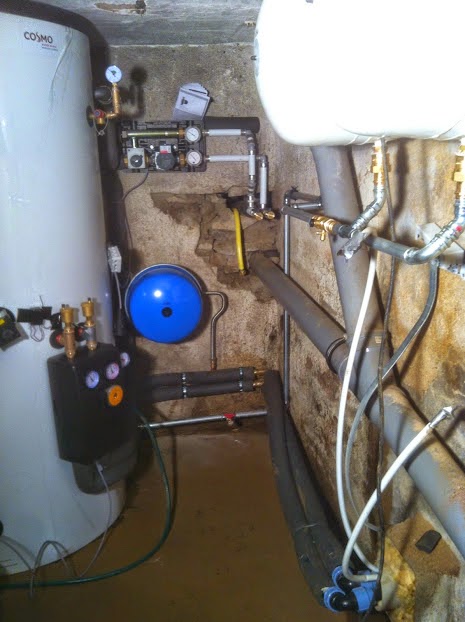

Op het buffervat de biomeiler pomp.

In de loop van de eerste productie week zien we de temperatuur in het buffervat dagelijks oplopen tot 40 graden. De meiler zelf wordt iets van 61 graden. 40 graden is wel wat weinig en ik pieker me suf waar de overige 20 blijft. Dan gebeurd er iets onverwachts, de plaatselijke CV boer, die de buffer, de pomp en de stijgleidigen heeft aangesloten, komt langs (heeft een sleutel) want hij moest nog een ding afmaken bij het buffervat. Als hij klaar is zet hij zonder dat wij het weten het temperierungssyteem aan. Aanvankelijk zie ik in de grafieken een steeds groter verlies aan warmte in het buffervat, hoe kan dat?  Dan blijkt opeens dat de trappenhuis sensor een steeds hogere temperatuur gaat aangeven, een duidelijk afwijkende stijgende lijn van de andere sensors. De gang beneden en kamer blijven rond de 12 graad hangen en gaan iets naar beneden, en in het trappenhuis gaan we opeens naar de 15! Temperierungsssyteem werkt dus nu al, en de buizen zijn nog niet eens in de muur gestuct! Dit is wel een hele mooie mijlpaal zo vlak voor de winter.

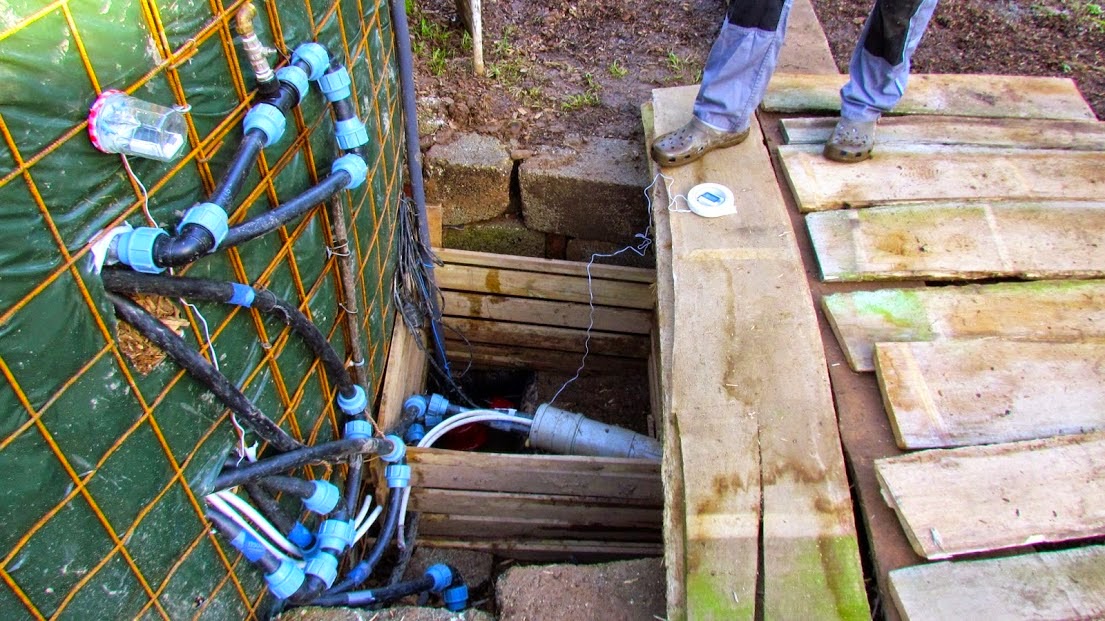

Leiding verliezen meten

Afgelopen weekend blijkt waarom het buffervat niet warmer wordt dan 40 graad. Dit komt ten eerste omdat er nog veel lucht in de leiding zat, en een paar keer ontluchten en bijvullen deed al wonderen in dezen. Verder blijkt de sensor niet goed vast te zitten en ook een nog permanente afwijking te hebben, doordoor meten we standaard 5 graad te laag.

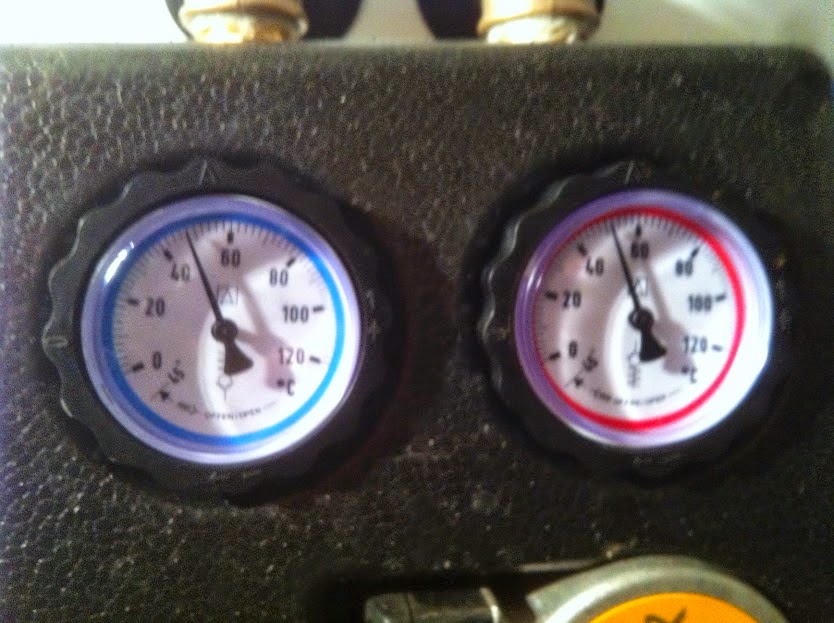

50 graad

Deze problemen zijn inmiddels opgelost en nu meten we 50 graad in het buffervat, waar blijven die ander 10 van de 60?  Helaas in de 20 meter leiding naar het huis verliezen we ook 1 a 2 graden heen en weer terug heb ik gemeten. Dit aan/afvoerleidingverlies kunnen we denk ik verder niet reduceren. Zoek ik nog steeds 5 a 6 graad verlies? Na enige discussies, bellen, mailen, schetsen, nakijken nogmaals nakijken kwam ik er achter  dat dat komt omdat het hele systeem verkeerd om is aangesloten, maw. de pomp zit verkeerd om in het circuit. Buffers en silos als een biomeiler dien je van onderen te voeden met koud, zodat er boven warm uitkomt.  Andersom werkt ook wel, maar is suboptimaal, en we moeten serieus overwegen dit aan te passen.

Selectie meetgegevens

Momenteel draaien we met een: "2 uur biomeiler pomp uit en 1 uur aan" strategie. Dit levert steeds een buffervat temperatuur op van 47 graad. De meiler zelf blijft rond de 60 hangen. Ondertussen verwarmen we ook het huis (met de terugloop mixer op halve kracht) en het trappenhuis is 14 a 15 graad, precies wat ik hebben wil.  Nu maar hopen dat we zo de winter door komen, zou me niks verbazen dat kamer 7, 8 en 9 heel populair worden gezien het feit dat ze nu verwarmd zijn.

De bult leeft!

Het was ook nog een prachtige herfst dag!
