Hoe een rol teflon een dag meer werk oplevert

De hoofdschuldige

Veel planning, geduld, doorzettingsvermogen, omgaan met tegenslag, honderden koppelingen, diverse kranen en tientallen meters leiding waren er nodig om de nieuwe douche aan te sluiten op de water voorziening. Eigenlijk zou het gisteren al hebben moeten werken maar door aankoop van foute teflon-tape eindigde de dag gisteren met diverse lekkages en wateroverlast. Vandaag (zaterdag 17 okt) met nieuwe moed alle problemen opgelost en nu werkt het systeem zoals we wilden, dit is echt een mijlpaal in het project.

Water

Vorige keer hadden we al bijna al het voorbereidende werk gedaan en nu was het moment gekomen dat het nieuwe water systeem op de hoofdleiding kan  worden aangesloten. De fout aangesloten biomeiler leiding wordt ook gelijk gefixed, en nu zit er onder de geiser een drieweg-kraan waarmee je kan kiezen of je voorverwarmd biomeiler water of koud leiding- of bronwater gebruikt. Om het systeem aan te sluiten moest het water even worden afgesloten, en we maken gebruik van de gelegenheid om ook de vulkraan van de verwarming te verplaatsen, want die zit nu nogal onhandig plaats onder de kelder trap.

Nieuwe 22mm hoofdleiding met aftakkingen voor biomeiler, etc.

Nadat het het water weer is aangesloten blijkt er helaas lekkage te zijn. Water stroomt zo'n beetje uit alle koppelingen met een schroefdraad. Hoofdschuldige blijkt dus de nogal inferieure teflon tape te zijn, deze is veel te dun en hadden we gelijk moeten afkeuren. Nu moeten we helaas behoorlijk wat koppelingen weer los halen en opnieuw in de tape zetten. Gelukkig had ik nog een rolletje uit 1980, welke nog in prima staat is en waarmee de lekkage is opgelost.

Waterschema

We hebben nu in de kelder een uitgebreid watersysteem, waarmee je kan kiezen of je leiding- of putwater gebruikt, een vulkraan voor de verwarming, dikke leidingen naar de douche zodat we genoeg druk houden, een wasmachinekraan, een verbinding met de biomeiler en warm waterpunt met biomeiler opgewarmd water.  Verder gebruiken we indien we koud leiding- putwater de geiser insturen een warmtewisselaar rond de afvoerpijp.





Stroom

Krachtstroom unit in meterkast

De geiser is een Stiebel Eltron DHB-E 24 KW geiser waarvoor we een krachtstroomleiding naar de meterkast hebben moeten leggen. Dit 6mm2 is zo stug dat je tang nodig hebt om de losse draden te buigen. De meterkast is zo gemaakt dat indien je de geiser gebruikt de warmtestaven in het buffervat via een relais automatisch worden uitgeschakeld om overbelasting te voorkomen. Ik had de kabel aanvankelijk op de verkeerde plek in de meterkast aangesloten, gelukkig had ik nog net genoeg kabellengte om het probleem op te lossen.

Nadat het water en de stroom was aangesloten konden we voor het eerst warm water tappen, spannend, want de geiser is een tweedehandse en dus weten we niet of deze het doet. Gelukkig doet hij het wel en ik ben blij met het hete water dat er uit komt, stel je voor dat dat niet zo was. Wel grappig dat zo'n elektrische "Durchlaufhitzer" totaal geen geluid maakt, en uiteraard geen schoorsteen nodig heeft. Waarom zie je die dingen niet in Nederland ?

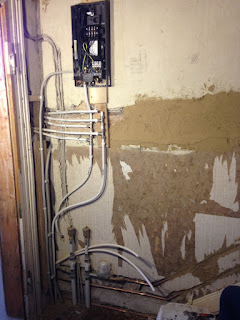

Geiser en leidingen

Ongelooflijk hoeveel werk er in is gaat zitten, er zijn zoveel onderdelen en aspecten, en overal moet aandacht en tijd aan worden besteed anders werkt het niet zoals je wil en krijg je in het slechtste geval lekkage. Nu tegelen, kranen monteren, wc pot plaatsen en de douche is klaar voor gebruik.


Update: er komt een druppel uit een koppeling, pfff
Update 2, we hebben tegels en morgen komt er een tegelzetter kijken

Nieuwe mensen, nieuwe inzichten

Waterleidingen

Eén van de leuke dingen van het Stünzel project en deze blog is dat er spontaan mensen reageren, langskomen en uitroepen dat ze ook graag een keer mee willen helpen. Meestal blijft het bij een dergelijke uitroep en wordt de daad zelden bij het woord gevoegd, maar als het dan wel gebeurt staat dat vaak garant voor een interessant weekend.

Van de zomer kwam Alexander en familie al een keer spontaan op bezoek bij ons, hij volgde mijn blog al enige tijd en wilde wel eens de biomeiler van dicht bij zien. Toen we dan ook nog een hout beeldhouwers festival organiseerden had hij nog een reden om langs te komen. Van de zomer hadden we een leuk gesprek en hij beloofde een keer een klusweekend mee te helpen. Afgelopen weekend was het  dan zo ver en reden we gezamenlijk richting het Gasthaus.

Riool van badkamer

Bert en Luuk kwamen we ook, dus uiteindelijk waren we met zijn vieren, een clubje mannen het best te typeren als een bont gezelschap met totaal verschillende achtergronden, het klikte wonderwel!  Alexander heeft ook een IT achtergrond net als ik zelf, dus al snel hadden we interessant IT praat. Verder weer veel geleerd over voeding en de effecten op lichaam en geest, boeiend! Alexander volgt een strikt dieet (Weston Price of hier)  dat lijkt een beetje op koken uit grootmoeders tijd,  met uitsluitend biologische groente en vlees, uit eigen buurt, zelf afgehaald en gekeurd. Hij heeft er veel baat bij en voelt zich stukken beter dan vroeger, zonder medicijnen.

Voegen met leem

Gewerkt werd er ook, en er zijn weer flinke vorderingen gemaakt met het aansluiten van de badkamer op het riool en de waterleiding. Kamer 1 is ook gelijk voorzien van een riool- en wateraansluiting zodat deze kamer ooit als luxe aparte unit met eigen keuken, douche en wc gebruikt kan worden. Dat wordt vechten om kamer 1 vrees ik.  In de kelder is een compleet kunstwerk van waterleidingen gekomen om het systeem op leiding- of putwater om  te kunnen schakelen in combinatie met warm biomeiler-water.  Nog een paar dingen, lees foutjes eh.. voortschrijdend inzicht en vergeten onderdelen, en dan kan het (warme) water gaan stromen.

Leidingen weggewerkt

Daarnaast zijn er weer koperbuizen in de muur geleemd, en hopelijk krijgen we dat ook nog af voor de winter. Sommige koperbuizen hingen nog los en verwarmden de lucht, dat is niet efficiënt, veel beter kan de warmte in de muur accumuleren. Het is wel een pittige klus want alle sleuven zijn te smal gemaakt zodat je er maar moeilijk leem bij in krijgt. Bij toekomstige sleuven gaan we dat anders doen, iets dieper uitfrezen en en bredere gleuven maken, denk wel vier centimeter in plaats van twee.  Leuk om te zien is  verder dat bijna iedereen enthousiast wordt over leem als bouwmateriaal. Meeste mensen kennen het niet, maar als men er eenmaal mee gewerkt heeft is men blij.

Niet doortrekken als het riool open ligt.....

Volgende stap badkamer aansluiten

Wilde zwijnen eten afscheiding op

Terwijl de wilde zwijnen de tuin omspitten, de bloedmaan op ons neer straalde, de zon drie dagen volop scheen concentreerden wij ons op de badkamer en de woonkamer.

De badkamer mag dan wel tegelklaar zijn, we hebben nog steeds niet alle benodigde tegels in huis, dus dat schiet niet op.  Verder moest de geiser nog worden opgehangen, de afvoer nog worden aangesloten op het riool en ook de badkamerkranen moeten nog worden verbonden met de waterleiding.

Afvoer

Laat ik beginnen met de afvoer, bij het douchen spoel je eigenlijk heel veel kostbaar warm water weg, water dat je net hebt verwarmd met veel kostbare energie wordt binnen luttele seconden alweer het riool ingestuurd, dat is zonde en er bestaan hele mooie producten om deze warmte nog gedeeltelijk terug te winnen. Ik heb gekozen voor een twee meter lange afvoerbuis met warmte wisselaar, de buitenkant van de 6 cm dikke buis is de waterleiding en de binnenste 5 cm is de afvoer. Het warme water dat wegstroomt verwarmt zo het koude douchewater alvast voor, dat scheelt dus weer energie bij het verder opwarmen, tot wel 40 - 60% schijnt.

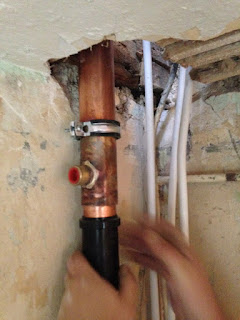

afvoer met warmtewisselaar

De afvoer moet verder op het riool worden aangesloten, en nu we daar dan toch me bezig zijn maken we ook alvast een aftakking naar kamer 1, mochten we daar ooit nog een los appartement willen realiseren.  Aankomend weekend hopen we dit verder aan te sluiten.

Aanvoer koud water, put en/of leiding

Omdat we een negen meter diepe open waterput hebben met vers en schoon bronwater leek het mij wel een goed idee de badkamer en dames- en heren wc's hier hun water vandaan te laten halen. Maar omdat ik niet helemaal zeker weet of het allemaal gaat werken qua waterbeschikbaarheid het jaar rond, druk en waterqualiteit leggen we een dubbel watercircuit aan, een buis naar de put en een naar de watermeter. In kelder kunnen we dan naar believen de bron kiezen. Bijkomend voordeel is dat in Duitsland je rioolheffing één op één gekoppeld is aan het leidingwaterverbruik, dus minder belasting betalen bij gebruik van de put.

Warm water


Geiser

In Nederland zijn we gewend warm water te maken met een geiser op gas, en toen we net het pand introkken ging ik met al mijn onwetendheid op zoek naar een butagas geiser. Inmiddels weet ik beter, en ben ik er achter gekomen dat half Duitsland warm douchewater maakt met een zogenaamde "Durchlaufhitzer" op elektriciteit. In iedere bouwmarkt liggen deze zeer compacte apparaten, waarbij onze Nederlandse gasgeisers toch wat lomp overkomen. Je stopt er minimaal 220 Volt in,  maar beter is 3x400Volt indien je krachtstroom hebt (merk Eltron), en dat levert een hoop warmte. Dit vereist dan wel weer een speciale stoppengroep in de meterkast en een extra dikke kabel naar de meterkast. Voordeel is verder dat je geen rookgasafvoer nodig hebt.

Om verder kosten te besparen op stroom gebruiken we dus de hierboven beschreven afvoer met warmtewisselaar, die het ijskoude Wittgensteiner water alvast kan voorverwarmen. Maar ook voor de biomeiler trekken we een extra leiding zodat we ook deze warmte kunnen gebruiken indien we dat willen.

250 Euro onderdelen

Al met al een hoop  denkwerk, schetsen en werkvoorbereiding dat uiteindelijk ons in de bouwmarkt bracht en ons met een kar vol spullen a 250 Euro weer naar buiten liet keren, en dat alleen maar om de boel aan te sluiten.

Blijkbaar val ik in herhaling, ik lees nu net dat ik dit verhaal al eens eerder heb gehouden toen was ik op zoek naar een ijzeren deur. De deur is niet gevonden, dus dat laten we maar even. Er zijn gelukkig wel vorderingen sinds dat artikel, nu maar hopen dat douche voor de winter af is.

Verder zitten de raamlijsten er weer op, dat liep vorige week wat vertraging op door een fout spijkertje.
